GRS80은 좌표계 이름 전체가 아닙니다.
GRS80은 지구의 크기와 형태를 수학적으로 나타내는 기준 타원체입니다. 국내에서 흔히 쓰는 KGD2002 좌표체계는 이 기준과 연결되지만, 실제 CAD에서 사용하는 평면좌표 숫자를 만들려면 투영 방식과 기준경도, 원점 이동값까지 정해져야 합니다. 그 조합을 구분하는 식별자가 EPSG 코드입니다.
따라서 도면 표제란에 ‘GRS80’만 적혀 있으면 정보가 충분하지 않을 수 있습니다. EPSG:5185와 EPSG:5187은 모두 KGD2002 기반의 미터 단위 투영좌표계지만 기준경도가 다르며, 같은 필지의 좌표 숫자도 달라집니다. 파일을 열었을 때 모양이 정상이라는 이유만으로 기존 도면과 같은 좌표계라고 판단해서는 안 됩니다.
EPSG:5185~5188은 기준경도가 서로 다릅니다.
EPSG 등록정보에서 5185~5188은 KGD2002 기반의 2010 계열 투영좌표계로 구분됩니다. 각각 서부·중부·동부·동해 벨트에 대응하며, 기준경도는 125°·127°·129°·131°입니다. 이 세로선은 행정구역 경계가 아니라 좌표 투영을 정의하는 경도입니다.
| EPSG | EPSG 등록명 | 필지선 표시명 | 기준경도 | 먼저 확인할 것 |
|---|---|---|---|---|
| 5185 | KGD2002 / West Belt 2010 | 서부원점 | 125°E | 원본 자료에 5185가 명시되었는지 |
| 5186 | KGD2002 / Central Belt 2010 | 중부원점 | 127°E | 원본 자료에 5186이 명시되었는지 |
| 5187 | KGD2002 / East Belt 2010 | 동부원점 | 129°E | 원본 자료에 5187이 명시되었는지 |
| 5188 | KGD2002 / East Sea Belt 2010 | 동해원점 | 131°E | 원본 자료에 5188이 명시되었는지 |
표의 기준경도는 ‘이 경도에 가장 가까운 지역은 반드시 이 EPSG를 쓴다’는 행정 규칙이 아닙니다. 동일 지역에서도 발주기관, 기존 성과, 사업 연혁에 따라 다른 좌표계가 사용될 수 있습니다.
원점 지도는 위치를 이해하는 참고도입니다.

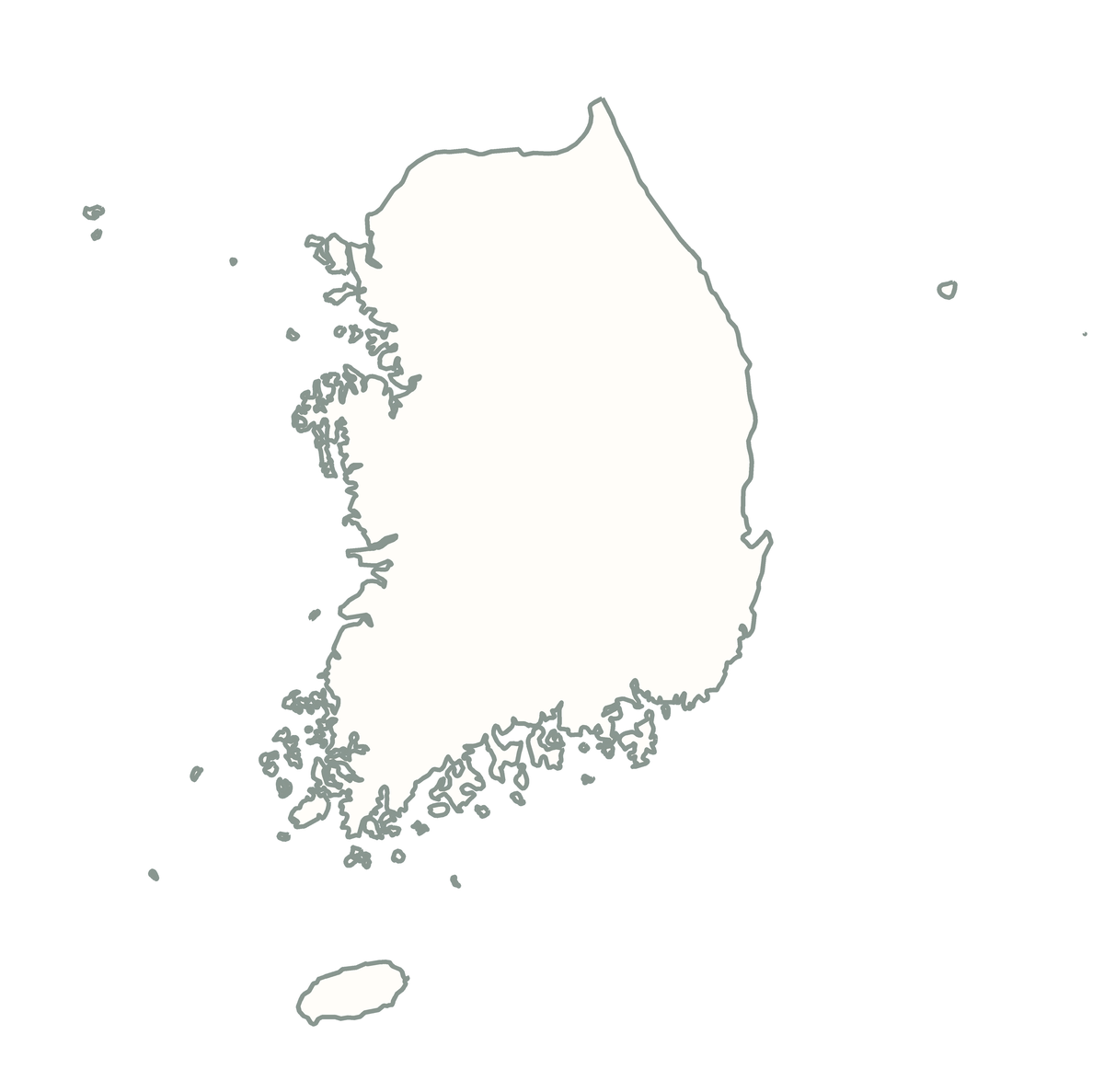

대한민국과 네 기준경도의 상대 위치

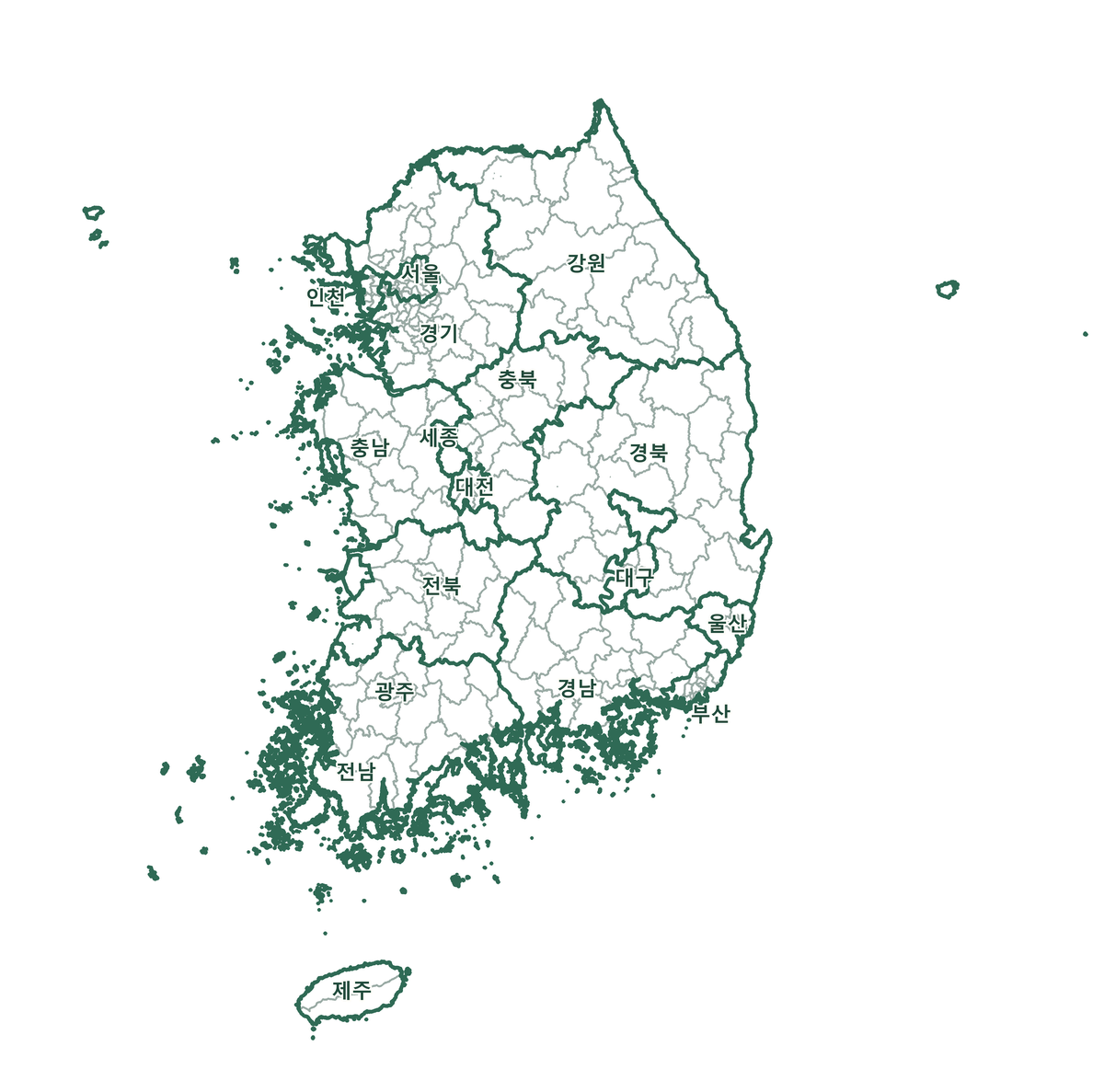

굵은 내부선은 시·도 경계, 가는 내부선은 시·군·구 경계입니다. 세로 점선은 행정경계와 별개인 기준경도입니다. 도면 좌표계는 지도상 위치가 아니라 원본 자료의 EPSG 코드로 최종 결정하세요.
중요 원점 지도는 추천값을 이해하기 위한 참고도입니다. 같은 행정구역 안에서도 기존 도면과 발주 기준이 다를 수 있습니다.
좌표계는 다음 순서로 확정합니다.
-
1. 과업지시서와 납품 기준
발주 문서에 EPSG 코드가 적혀 있다면 그 값을 우선합니다. 좌표계 이름만 있고 코드가 없다면 담당자에게 코드와 적용 기준을 확인합니다.
-
2. 기존 설계도면의 좌표계 정보
도곽, 표제란, 도면 설명, 함께 전달된 메타데이터를 확인합니다. CAD 파일명이나 현장 지역명만으로 추정하지 않습니다.
-
3. 측량성과와 기준점 조서
사용할 측량성과표에 적힌 좌표체계·원점·EPSG 코드를 확인합니다. 기준점의 좌표값만 있고 체계가 없다면 값의 크기만 보고 단정하지 말고 성과 원문을 확인합니다.
-
4. 위치 기반 추천값
앞선 자료가 없을 때 필지선의 자동 추천을 시작값으로 사용할 수 있습니다. 다만 추천값으로 시험 출력한 뒤, 좌표를 아는 점 두 곳 이상과 중첩해 확인해야 합니다.
-
5. 중첩 검증
같은 좌표계라고 확인된 기준 도면과 DXF를 원점 이동이나 임의 축척 조정 없이 겹칩니다. 한 점만 맞추지 말고 떨어진 두 지점 이상에서 방향과 거리를 확인합니다.
필지선의 자동 선택은 범위 중심 경도를 이용한 추천입니다.
지도에 출력 범위를 그리면 필지선은 범위 중심의 경도를 기준으로 124~126°는 EPSG:5185, 126~128°는 EPSG:5186, 128~130°는 EPSG:5187, 130~132°는 EPSG:5188을 추천합니다. 원점 경계에 걸친 범위에서는 원본 도면의 코드를 다시 확인하라는 안내를 표시합니다.
이 기능은 사용자가 빈 선택창에서 출발하지 않도록 돕는 편의 기능입니다. 프로젝트의 좌표계를 판정하거나 기존 도면의 메타데이터를 읽는 기능은 아닙니다. 자동으로 선택된 값은 언제든 직접 바꿀 수 있으며, 최종 책임은 사용하는 원본 자료와 발주 기준의 확인에 있습니다.
| 출력 범위 중심 경도 | 추천 EPSG | 추천 뒤 해야 할 일 |
|---|---|---|
| 124° 이상 126° 미만 | EPSG:5185 | 원본 도면·측량성과의 EPSG와 일치하는지 확인하고, 기준 도면과 중첩 검증 |
| 126° 이상 128° 미만 | EPSG:5186 | |
| 128° 이상 130° 미만 | EPSG:5187 | |
| 130° 이상 132° 이하 | EPSG:5188 |
EPSG:5179 UTM-K는 별도의 전국 단일 좌표계입니다.
EPSG:5179의 등록명은 KGD2002 / Unified CS입니다. 네 원점 계열처럼 서부·중부·동부·동해 중 하나를 고르는 방식과 달리, 하나의 통합 좌표체계로 전국 범위를 다루려는 자료에서 사용됩니다.
전국 단일 좌표계가 편해 보인다는 이유만으로 기존 현장 도면을 5179로 바꾸면 안 됩니다. 발주 기준이나 결합할 GIS 자료가 5179일 때 같은 코드를 선택하고, 기존 도면이 5186이나 5187이라면 그 도면과 동일한 코드로 출력하거나 명시적인 좌표변환 절차를 거쳐야 합니다.
EPSG:5180~5184는 이전 KGD2002 계열입니다.
EPSG 등록정보에 따르면 5180~5184 계열은 2003년에 도입되었고 2009년 말 철회된 뒤 2010 계열로 대체되었습니다. 오래된 설계도면이나 측량성과에 이 코드가 적혀 있을 수 있으므로 필지선은 명시적 코드 선택을 지원하지만, 현재 작업에서 임의로 고르는 기본값으로 보아서는 안 됩니다.
| 이전 코드 | EPSG 등록명 | EPSG가 안내하는 대체 코드 |
|---|---|---|
| 5180 | KGD2002 / West Belt | 5185 |
| 5181 | KGD2002 / Central Belt | 5186 |
| 5182 | KGD2002 / Central Belt Jeju | 5186 |
| 5183 | KGD2002 / East Belt | 5187 |
| 5184 | KGD2002 / East Sea Belt | 5188 |
‘대체 코드’는 숫자만 바꾸면 기존 좌표가 자동으로 같아진다는 뜻이 아닙니다. 서로 다른 CRS 사이에서는 적절한 좌표변환이 필요합니다. 기존 파일의 코드가 5180~5184라면 먼저 원본 작성기관과 납품 기준을 확인하세요.
CAD에서 맞지 않을 때는 이동보다 좌표계부터 확인합니다.
| 보이는 증상 | 먼저 확인할 항목 | 피해야 할 조치 |
|---|---|---|
| 도면이 아주 멀리 떨어짐 | 두 파일의 EPSG, 기준원점, 좌표 단위 | 위치만 맞추려고 임의 MOVE |
| 모양은 비슷하지만 일정하게 어긋남 | 2010 계열과 이전 계열 혼용, 다른 기준점·변환 이력 | 한 점만 맞춘 뒤 전체가 맞다고 판단 |
| 한쪽은 맞고 멀수록 벌어짐 | 좌표계·축척·회전, 기준점 두 곳 이상의 잔차 | 원인 기록 없이 SCALE·ROTATE |
| 지적선끼리는 맞지만 항공사진과 다름 | 영상 촬영·정사보정, 자료 제작 시점, 현황물과 지적경계의 차이 | 사진에 맞춰 지적선을 법적 경계처럼 수정 |
좌표계가 맞는지 검증할 때는 좌표를 아는 기준점이나 신뢰할 수 있는 기존 성과를 사용합니다. 참조용 연속지적도·LX맵끼리만 맞는다는 이유로 법적 정확성을 확인했다고 볼 수는 없습니다.
