지적도 DXF에는 어떤 내용이 포함되나요?

선택한 범위와 자료에 따라 연속지적도, LX맵 또는 두 자료의 필지 경계선과 지번 문자가 포함됩니다. 두 자료를 함께 선택하면 하나의 DXF 안에서 CAD 레이어로 구분됩니다.

다운로드한 지적도를 법적 경계로 사용할 수 있나요?

연속지적도와 LX맵은 현황 검토와 설계 참고용이며 법적 경계 확정에는 지적측량 성과를 사용해야 합니다.

지도에서 필지의 토지정보를 확인할 수 있나요?

지도에서 필지를 오른쪽 클릭하면 지목, 면적, 용도지역, 토지이용상황, 개별공시지가와 국유·공유·법인·개인 등의 소유구분을 확인할 수 있습니다. 소유자 이름은 제공하지 않습니다.

지적도 다운로드 | 연속지적도·LX맵 DXF 추출 방법

Q: AutoCAD에서 바로 열 수 있나요?

일반적인 ASCII DXF 형식으로 생성되어 AutoCAD와 대부분의 DXF 호환 CAD 프로그램에서 열 수 있습니다.

Q: 현재 제공되는 최신 지적도인가요?

DXF 생성 시 브이월드가 현재 제공하는 선택 자료를 새로 조회합니다. 최근 지적공부 변경은 자료별로 반영 시차가 생길 수 있습니다.

Q: 수준점과 국가기준점 조서를 PDF로 받을 수 있나요?

지도에서 수준점·통합기준점·삼각점을 검색하고 점 번호를 복사한 뒤 국토정보플랫폼의 조서보기에서 PDF 변환후 다운로드를 선택할 수 있습니다.

지적도 DXF

지적공간정보에서 필지 경계를 직접 추출합니다.

필지선은 지도 화면을 이미지로 변환하거나 선을 따라 다시 그리지 않습니다. DXF 생성 시 선택한 연속지적도 또는 LX맵의 필지 경계와 지번을 새로 조회해, 선택한 EPSG 좌표계의 실제 좌표값을 가진 CAD 폴리선과 문자로 생성합니다.

연속지적도와 LX맵을 각각 선택하거나 함께 선택할 수 있습니다. 둘 다 선택하면 한 DXF 파일 안에서 자료별 CAD 레이어로 구분됩니다. 현장은 주소·지번·지명으로 찾고 사각형·원형·자유형으로 범위를 지정합니다.

자료와 좌표계

용도에 맞는 지적선과 EPSG를 선택하세요.

연속지적도와 LX맵

서로 다른 지적공간정보 자료이므로 지역에 따라 선의 위치와 표현이 다를 수 있습니다. 하나만 선택하거나 둘 다 선택할 수 있으며, 함께 받으면 한 DXF 안에서 자료별 CAD 레이어로 구분됩니다.

GRS80 좌표계

EPSG:5185 서부원점
EPSG:5186 중부원점
EPSG:5187 동부원점
EPSG:5188 동해원점
EPSG:5179 통합원점 UTM-K

사용 중인 측량 프로젝트나 설계 도면에 표시된 EPSG 코드와 같은 좌표계를 선택해야 합니다.

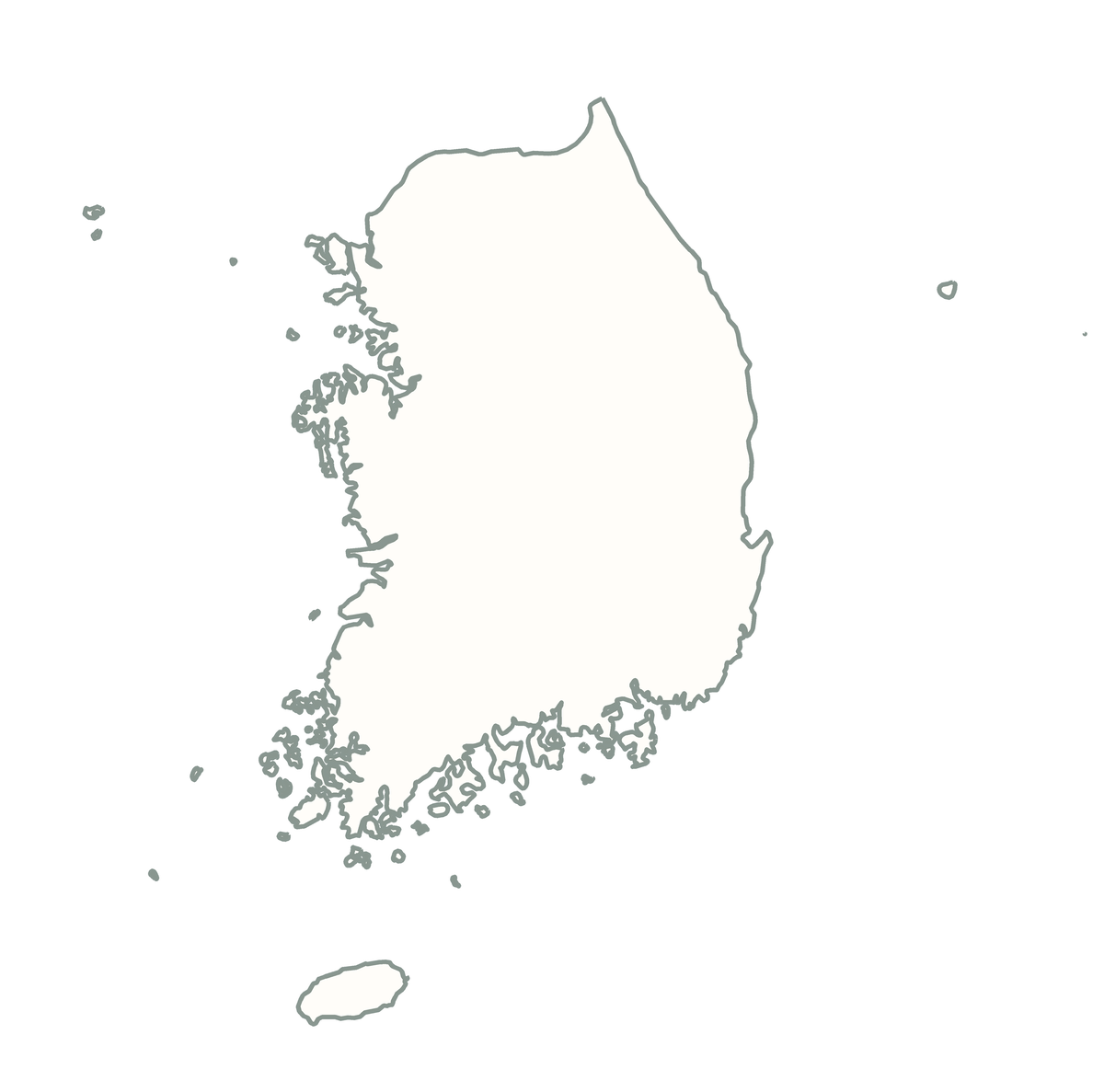

좌표계 위치 안내
대한민국의 기준경도와 GRS80 원점

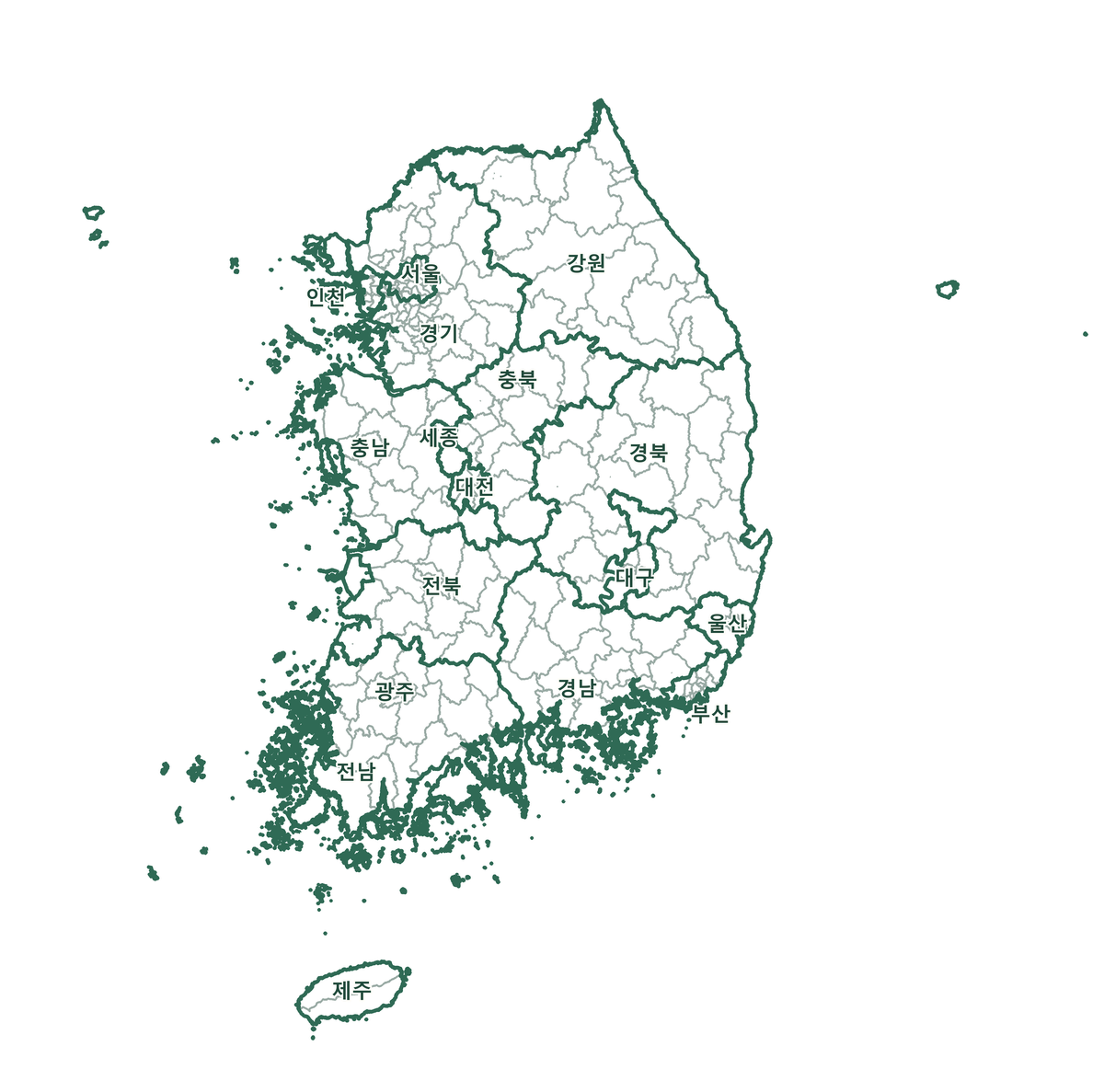

굵은 내부선은 시·도 경계, 가는 내부선은 시·군·구 경계입니다. 세로 점선은 행정경계와 별개인 각 좌표계의 실제 기준경도를 나타냅니다. 실제 출력은 측량 프로젝트나 설계 도면에 표시된 EPSG 코드와 동일하게 선택하세요.

측량기준점

수준점·통합기준점·삼각점과 공식 조서를 확인합니다.

지도에서 기준점 찾기

지도 레이어에서 수준점·통합기준점·삼각점을 켜면 필지경계 표시 단계부터 현재 화면 주변의 기준점이 자동으로 나타납니다. 도시계획과 토지정보 등 선택한 보조 레이어도 같은 단계부터 함께 표시됩니다. 수준점은 파란 원, 통합기준점은 노란 원, 삼각점은 초록 삼각형으로 구분합니다.

높이와 성과 확인

공식 검색 자료에 포함된 위도·경도·표고·타원체고·지오이드고·중력값을 구분해 표시합니다. 제공되지 않은 값은 임의 계산하거나 추정하지 않고 공식 조서에서 확인하도록 안내합니다.

조서 PDF 다운로드

지도에서 `수`·`통`·`삼` 마커를 누르면 기준점 정보창이 열립니다. 점 번호를 복사하고 공식 조서 페이지의 국가기준점 검색에 붙여넣은 뒤 조서보기에서 PDF를 선택하면 공식 조서를 받을 수 있습니다.

국토정보플랫폼 국가기준점 조서 열기

공식 자료 우선

기준점의 망실·이전·재설치 여부와 성과·사진·약도는 바뀔 수 있습니다. 현장 사용 전에는 국토지리정보원이 제공하는 최신 조서 원문과 점 상태를 다시 확인하세요.

사용 순서

네 단계로 DXF를 만듭니다.

01
현장 찾기

도로명주소, 지번주소 또는 지명을 검색하여 작업할 현장으로 이동합니다.
02
지적선 선택

연속지적도와 LX맵 중 필요한 자료를 하나 또는 둘 다 선택합니다.
03
출력 범위 지정

사각형·원형·자유형 중 하나를 선택하고 지도 위에 필요한 범위를 그립니다.
04
좌표계 선택 및 추출

서부·중부·동부·동해원점 또는 UTM-K를 선택하고 DXF를 생성합니다.

활용 분야

지적도 DXF가 필요한 실무

토목 설계

현황도와 계획도에 필지 경계 및 지번을 중첩해 검토합니다.

드론 측량

정사영상·DSM 성과와 선택한 지적선을 같은 좌표계에서 비교합니다.

건축·개발 검토

사업 대상지 주변 필지 관계와 출력 범위를 빠르게 확인합니다.

CAD 도면 작성

지적경계를 다시 그리지 않고 편집 가능한 DXF 선으로 불러옵니다.

주요 기능

토목·측량·설계 작업에 맞춘 기능

두 종류의 지적선 조회

브이월드의 연속지적도와 LX맵을 켜고 끄며 위치와 형태를 지도에서 비교할 수 있습니다.

자료별 DXF 레이어

두 자료를 함께 선택해도 한 DXF 안에서 연속지적도와 LX맵의 경계선·지번이 각각 다른 CAD 레이어로 구분됩니다.

도시계획시설 9종 DXF

도로·교통·공간·유통공급·공공문화체육·방재·보건위생·환경기초·기타 기반시설을 필요한 항목만 선택해 같은 좌표계의 한국어 CAD 레이어로 포함할 수 있습니다. 시설 종류마다 CAD 색상을 다르게 적용합니다.

측량기준점 CAD 심벌

수준점은 사각형+십자, 통합기준점은 원+십자, 삼각점은 삼각형+중심선으로 그려 단순 점보다 잘 보이게 합니다. 심벌 중심은 공식 기준점 좌표이며 종류별 한국어 레이어와 색상으로 구분됩니다.

CAD 문자 높이 선택

필지 지번과 측량기준점 번호의 CAD 문자 높이를 0.5m부터 3.0m까지 선택할 수 있습니다.

GRS80 좌표계 지원

EPSG:5185~5188과 UTM-K 등 국내 현장에서 사용하는 좌표계를 지원합니다.

경계 처리 선택

출력 범위에서 필지선을 자르거나, 범위에 걸친 필지 전체를 포함할 수 있습니다.

거리·면적 측정

지도에서 여러 개의 거리와 면적을 측정하고 m²·평 단위로 확인할 수 있습니다.

지도 레이어

일반지도·위성지도·연속지적도·LX맵과 도시계획시설 9개 분류를 각각 켜고 끄며 확인할 수 있습니다.

필지정보 우클릭 조회

필지를 오른쪽 클릭하면 지목·면적·용도지역·토지특성·개별공시지가와 국유·공유·법인·개인 등의 소유구분을 확인할 수 있습니다.

실무자료

필요한 단계만 더 자세히 확인하세요.

DATA

연속지적도와 LX맵 비교

두 자료가 왜 다르게 보이는지, 지도와 DXF에서 어떻게 선택하는지 정리했습니다.

자료 비교 보기 → COORDINATE

EPSG:5185~5188 선택

서부·중부·동부·동해원점의 기준경도와 도면 좌표계 확인 순서를 설명합니다.

좌표계 안내 보기 → CAD

AutoCAD에서 DXF 확인

파일을 연 뒤 전체 보기, 레이어, 지번 문자와 좌표값을 확인하는 방법입니다.

CAD 안내 보기 → CHECK

지적선이 어긋나 보일 때

배경지도·항공영상·기존 설계도와 선이 다를 때 점검할 항목을 순서대로 안내합니다.

오차 점검 보기 → CASE

서울 고밀도 지역 추출 사례

필지가 많은 도심에서 범위 선택부터 두 자료를 한 DXF에 담는 흐름을 기록했습니다.

사례 보기 → SURVEY

국가기준점과 공식 조서

통합기준점·수준점·삼각점 마커와 국토정보플랫폼 공식 조서를 확인하는 방법입니다.

기준점 안내 보기 → QUALITY

DXF 결과 품질 검수표

좌표계·단위·레이어·지번·표본 좌표를 확인해 결과를 재현 가능하게 검수하는 순서입니다.

검수표 보기 → PLANNING

도시계획시설 DXF 추가

화면 표시와 DXF 포함의 차이, 시설 분류·색상·한국어 CAD 레이어 구성 방법을 설명합니다.

계획시설 안내 보기 → CONTROL POINT

측량기준점 CAD 활용

수준점·통합기준점·삼각점의 도형과 높이값, 공식 조서 확인 원칙을 정리했습니다.

CAD 활용 안내 보기 → LARGE AREA

넓은 범위 DXF 검수

필지 밀도, 범위 모양, 경계 처리와 분할 검수 방법으로 누락 위험을 줄이는 안내입니다.

넓은 범위 안내 보기 → TOPOGRAPHY · BETA

수치지형도 DXF 다운로드

수치지도 V2.0의 교통·건물·수계·지형 등을 지적선과 같은 좌표계의 CAD 레이어로 받는 방법입니다.

수치지형도 안내 보기 →

확인 사항

지적선은 현황 검토용 참고자료입니다.

필지선에서 제공하는 연속지적도와 LX맵의 지적경계는 현황 검토와 설계 참고를 위한 자료이며 법적 경계 확정 자료가 아닙니다. 두 자료는 제작·갱신 방식에 따라 선의 위치가 다를 수 있습니다. 경계복원, 분할, 등록전환 등 법적 효력이 필요한 업무에는 지적측량 성과를 사용해야 합니다.

내려받은 자료에 기본·공공측량성과나 공개가 제한된 공간정보를 결합해 해외 서버·해외 클라우드로 옮기거나 국외에 제공하려는 경우에는 국외반출 허가 또는 보안조치 대상인지 먼저 확인하세요. 「공간정보의 구축 및 관리 등에 관한 법률」 제16조는 지도·측량용 사진 등 일부 기본측량성과의 국외반출을 제한합니다. 이 안내는 개별 DXF의 법적 등급을 판정하는 내용이 아닙니다. 국가법령정보센터에서 확인

자주 묻는 질문

DXF 사용 전 확인하세요.

지적도 DXF는 어떻게 다운로드하나요?

주소로 현장을 찾고 연속지적도·LX맵 중 필요한 지적선을 선택한 뒤, 지도에 사각형·원형·자유형 출력 범위를 그리고 좌표계를 선택하면 DXF 다운로드 버튼이 표시됩니다.

AutoCAD에서 바로 열 수 있나요?

네. 생성된 파일은 일반적인 ASCII DXF이며 AutoCAD와 대부분의 DXF 호환 CAD 프로그램에서 열 수 있습니다.

연속지적도와 LX맵은 어떤 차이가 있나요?

서로 다른 지적공간정보 자료로, 지역에 따라 선의 위치나 표현이 다를 수 있습니다. 지도에서 두 레이어를 비교해 필요한 자료를 선택할 수 있으며 법적 경계 확정 자료는 아닙니다.

현재 제공되는 최신 지적도인가요?

DXF 생성 시 브이월드가 현재 제공하는 선택 자료를 새로 조회합니다. 다만 지자체의 지적공부 변경이 각 자료에 반영되기까지 시차가 생길 수 있으므로, 분할·합병 등 최근 변경 필지는 최신 지적공부와 함께 확인하세요.

필지를 오른쪽 클릭하면 어떤 정보를 볼 수 있나요?

지목, 면적, 용도지역, 토지이용상황, 지형·도로접면, 개별공시지가와 소유구분을 볼 수 있습니다. 소유구분은 국유·공유·법인·개인 같은 공개 분류만 표시하며 소유자 이름이나 개인정보는 제공하지 않습니다.

수준점과 국가기준점 조서를 PDF로 받을 수 있나요?

네. 지도 레이어의 측량기준점 도구에서 점을 찾고 점 번호를 복사한 뒤 국토정보플랫폼 공식 조서 페이지를 여세요. 국가기준점 검색에 점 번호를 붙여넣고 조서보기 → PDF → 변환후 다운로드 순서로 받습니다. 공식 검색 결과에 안전한 PDF 주소가 직접 제공되는 자료는 팝업에 조서 PDF 다운로드 버튼이 따로 표시됩니다.

출력 좌표계는 어떻게 선택하나요?

측량 프로젝트·설계 도면·발주 기준에 표시된 EPSG 코드와 같은 좌표계를 선택합니다. 국내 GRS80 신계열은 서부원점 EPSG:5185, 중부원점 EPSG:5186, 동부원점 EPSG:5187, 동해원점 EPSG:5188이며 UTM-K는 EPSG:5179입니다. 지역명만으로 판단하지 말고 원본 자료의 좌표계 정보를 우선 확인하세요.

결과 파일은 서버에 계속 남나요?

생성 파일은 다운로드를 위해 잠시 보관된 뒤 자동으로 삭제됩니다.
